三坐标空气减振器方案
三坐标空气减振器方案

项目地点:苏州主干道路侧厂房
应用范围:热冲床、大行车、 CNC 机床、龙门加工房、模具房、剪板机砂轮机、离心风机、有较重的挂车



项目背景

随着行业内对产品的精度要求不断提高,精密仪器就不能因为受到外界振动的干扰,从而影响设备的正常运行,传统的低频隔振措施是通过挖槽,做隔离沟来有效的减少周边大型冲床振动对三坐标设备的影响。但是实际操作起来比较麻烦,效果也不是特别的有效,已经明显不能满足三坐标设备的精度,但是通过减振装置,能有效的把周边的振动传导与三坐标进行隔离开来,从而保证设备不受干扰,正常的运行工作。

该企业三坐标受到外界振动源的干扰,测量针头会因此跳动,影响测量值为案例。金诺通过对机台振动来源的分析、研究,提出相对应的隔振治理措施。为测量行业中的隔振处理提供技术支持。


振动影响概括
  • 厂房内的环境

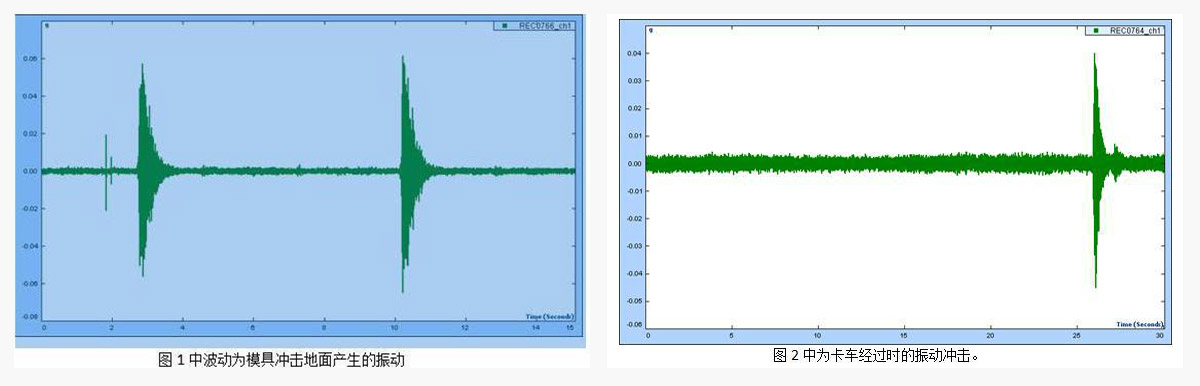

    该企业主要做塑胶类,在车间里面有车床和模具房,设备在运行的过程中,噪音和振动会通过空气和地面传播到三坐标测量机上,从而影响其精度。

  • 厂房外的环境

    该厂房位于主干道路侧,并且附近还有座桥,在有大货车通过时,厂房地面会有明显振动,三坐标测量设备的针头会随之摆动,造成测量精度不准确。

综上总结:
通过该企业对振动影响三坐标测量零部件的准确性问题进行检测、分析,结果显示该受到振动影响的三坐标室内,不管是车间机床模具及主车道的大货车经过均会对三坐标的测量精度有很大的影响。

通过现场分析,研究发现影响精度的主要来源还是设备运行时对地面的冲击产生的低频振动,通过地面传递到三坐标底座,使得三坐标的针头运行过程中出现摆动。


振动影响治理方案及效果

  • 1)使用新型的气浮式减振器作为隔振装置处理方案,从而确保该企业三坐标仪器能正常有效的工作。
  • 2)安装上减振器装置之后,对减振器平台上的测量机和底部地面两个检探头同时对车间传递过来的振动源进行测试,得到数据
  • 市政交通减振

    01
    注:其中绿色部分为测量机地面未减振的振动值,图中蓝色部分为减振器上部测量机台面上的振动值。

  • 3)根据数据值的对比,我们将绝大部分的低频振动在我们的减振装置内部衰减掉了。传递到三坐标上的振动,不足以影响三坐标um级别的精度。在后续的测量机运行之后,也不曾出现过正常操作而精度不达标的情况。
