90%客户选择在安装水泵时安装减震台座

返回列表 来源: 发布日期: 2022.02.18

对于目前的市场,减震台座主要使用于各类泵。还有风机、空调等工业设备,但属于少数。从市场反馈来看,90%的客户在安装水泵时选择安装减震台座,说明市场认可度还是比较高的。

水泵使用台座,又称水泵减震台座,水泵底座,防震基座。

由于需要安装减振台座,存在选型问题。选择是否正确会影响以下问题:

1、能否顺利安装?

2、泵的减震效率是否达标?

3、漂亮吗?

因此,减震台座的选择尤为重要,总结选择的重点:

1.选择泵台座的类型。

减振台座一般分为盘托式和嵌入式两种。两者的选择取决于现场环境,没有特殊要求,一般选择嵌入式减震台座,成本低于盘托式减震台座。若现场有高度限制,一般选择盘托式减振台,可解决高度限制问题。但无论选择哪种台座,从减震效率等技术角度来看,差别不大。

2.减震台座的最大尺寸。

如果选择嵌入式减震台,台座的尺寸可以小于或等于设备基础的尺寸。如果是盘式减震台,台座的尺寸包括台体和侧脚,总尺寸小于或等于设备基础尺寸。

3.泵座的常规尺寸。

台座尺寸应大于泵底座尺寸,每侧尺寸增加值为300mm;

4.减振台座(惰性快)与泵的重量比。

关于泵座的重量、规范和顾问的技术规范有明确规定:

根据CECS5984水泵隔振技术规定,惰性快的重量不应小于水泵机组的总重量,一般应为水泵机组总质量的1.0~1.5倍;

泵安装标准16K702:混凝土隔振台座重量不得小于设备重量的2倍;

以新标准或满足顾问的技术要求为准。


减震台座


一般机电顾问技术规范要求如下:

混凝土惯性基座。

A.混凝土惯性基座应浇筑在钢梁或钢槽制成的钢框架内,以增强基座的刚度,避免基座变形。驱动和驱动设备的对位误差或将外应力传递给设备。基座必须配备高度减少支架、混凝土强化设施和设备安装固定螺栓。

b.混凝土惯性基座的厚度应根据设备供应商的建议和要求提供,但厚度不得小于150mm或基座最长尺寸的1/12,除特殊情况外,厚度一般不得超过300mm。

c.混凝土惯性基座最基本的强化要求是在基座底部40mm以上敷设13mm钢筋或角钢条,以150mm间距纵横交错焊接,或根据实际结构增加强化设施。

d.除特别注明外,整个混凝土惯性基座的重量必须是所支撑设备总重量的2-3倍。

5.混凝土基础的尺寸定义。

泵混凝土基础尺寸应大于泵座尺寸,每侧尺寸增加值不小于150mm;混凝土基础高于建筑物完成面高度不小于100mm;

6.限位器的选择。

限位器的安装主要是限制泵振动产生的水平位移,但位移很小,安装主要取决于客户的具体要求。

7.减震效率、振动传递率等参数的计算。

通过计算上述参数,选择减振器,验证振动是否达到共振?减震效率是否符合要求。

8.动返力计算。

该力值的计算主要与配套减振器的选择有关。减振器的选择是否正确,直接关系到泵的减震效率等参数是否达标。动返力计算复杂,需要泵的扬程、流量、出口值等参数。

通过掌握上述关键点,解决了减震台座选型问题。

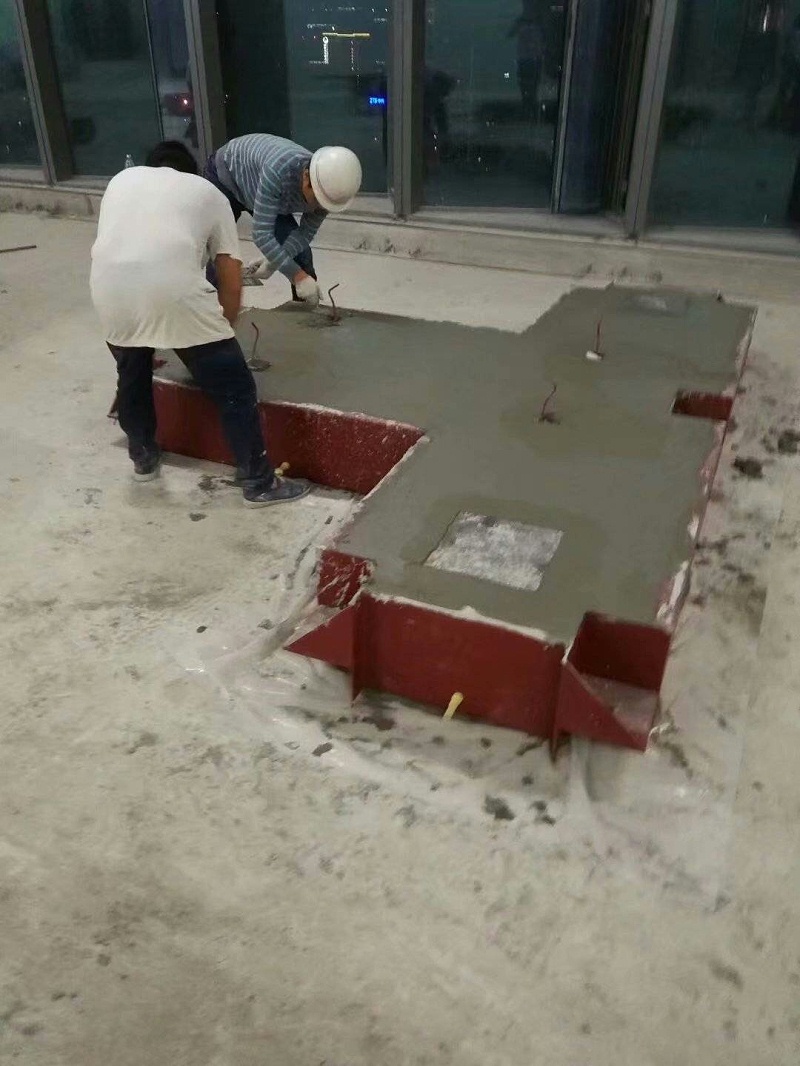

现场减震台座一般由现场施工单位根据技术要求定制或现场制作。
